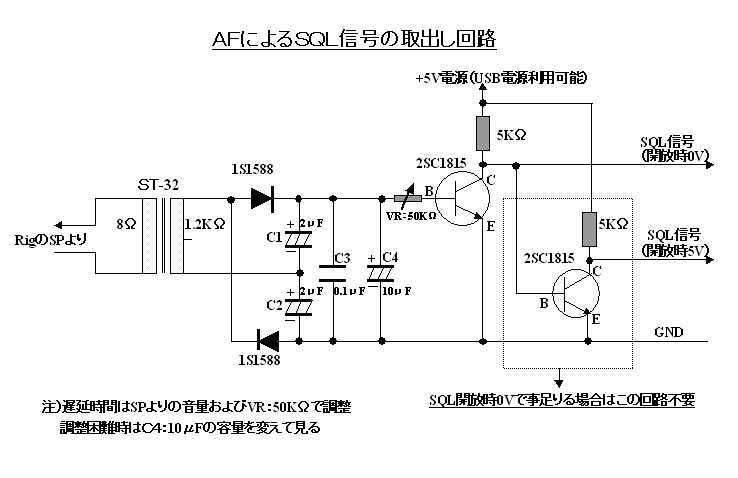

| AFによるSQL信号取出し回路です。RigのAF信号をトランスでステップアップ、倍電圧整流、この電圧によりトランジスタをスイッチングします。 ハンディ機IC-T81SSで試験、Vｏｘ遅延分だけInterNet側への送信が長くなりますが問題は無いと思います。入力音量は100mW程度で動作します。（IC-T81SSで音量１/3程度の位置で良好に動作） ヘッドホン出力しかなく充分な音量が取出せないＲｉｇもあるようです。この場合は前段にLM-380等を使用したAF-AMPを追加しないとNGです。（LM-380AMP:キットで500〜700円で売られています） WIRES単独運用の場合スイッチングＴＲは１個で結構です。スケルチ開放時のSQL信号はHRI-100の設定でOVでも５Ｖでも対応可能です。 TRのコレクタに入っている５KΩの抵抗は手持ち部品の関係でこの値にしました。抵抗の範囲は安全の為、1KΩ以上を使用します。（かなり高抵抗でも問題ないと考えます） ベースに入っている50kΩのVRは50〜100KΩ程度で良いと思います。実験では100mW程度の入力、遅延時間１秒の時VRの抵抗値は約20KΩの位置となりました。 尚、この回路使用時はVoxによる相手局PTTのバタつき防止の為、HRI-100のTXDERAYを標準の500msよりやや長めに設定したほうが良いと考えます。 注）上記回路でPC/Rig等に損傷等を与えたとしても責任は負えません。自己責任でお願い致します。 |
