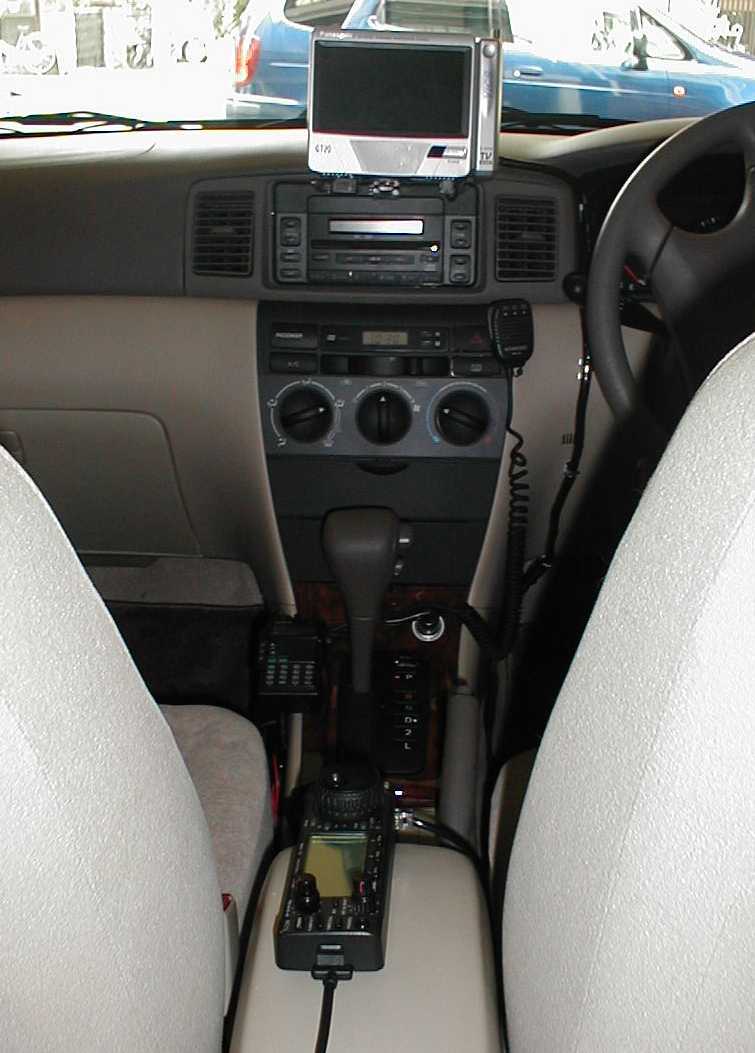

車に搭載している無線機 IC-706 HF(7/21/29)もモービルANT(サガSD-660のエレメントのみ）で 出られます。 Voip無線（51/430FM)アクセスで使用 電源はバッテリーより直接供給しています。 但し、ACCと連動していませんのでRig電源切り忘れが心配です。 Voip無線制御の為、マイクをDTMF付（HM-118TN）に交換。 最近の車って、無線機取付け場所に苦労します。 |
 |

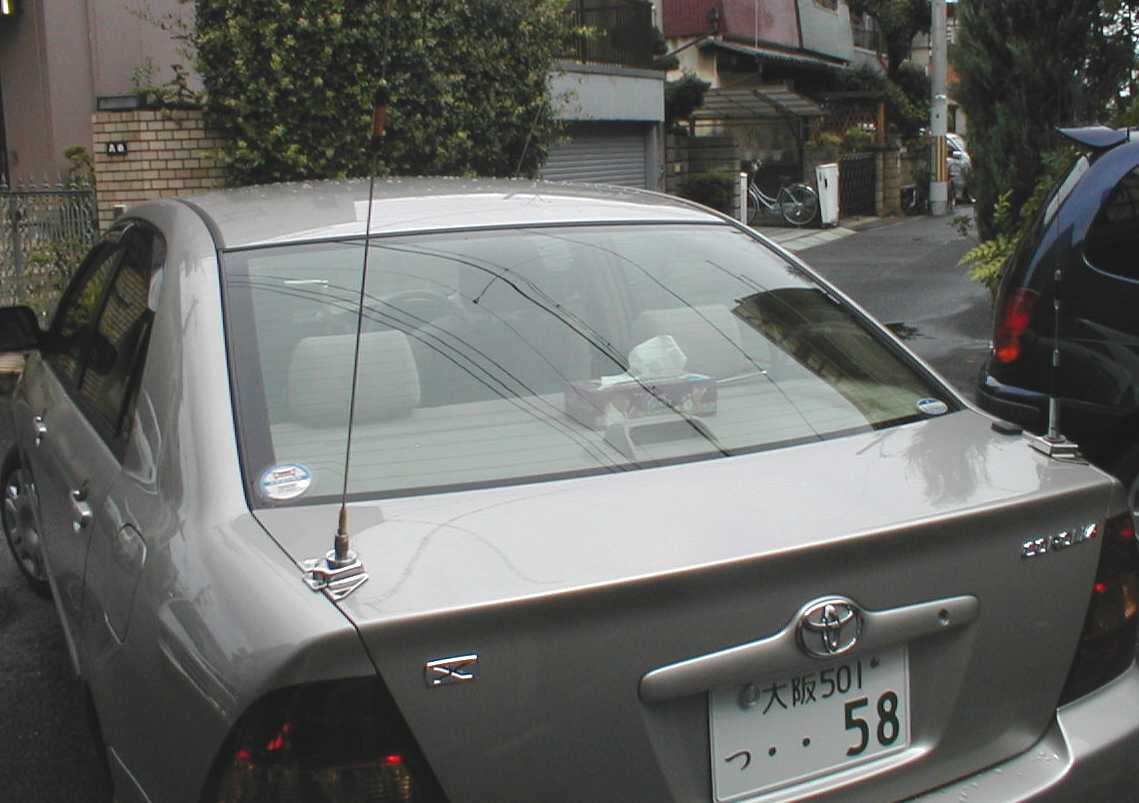

常時車に取付けているアンテナ 車庫の高さが低いため、遠出以外は70cm以下のアンテナを 付けています。 （よく外し忘れてエレメントを曲げました。^_^; ） 右側は144/430用（メーカ製）です。 左側は自作の50/144デュアルバンドアンテナです。 （詳細は次項参照） ワンボックス車が欲しいのですが車庫に入らず。 車高の低いセダンで我慢しています。 |
 |

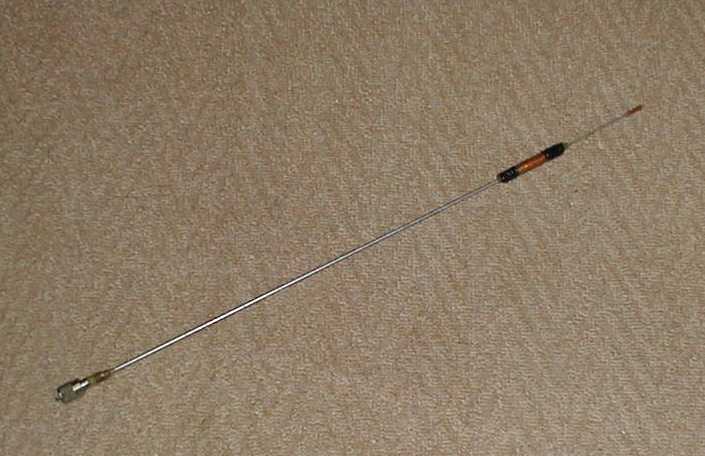

自作の50/144デュアルバンドアンテナの全貌 長さ70cm以下、144MHzも使用可の条件で設計。 非常に難しく、３回コイルを巻き直ししました。 見てご覧の通り、トップローディングに近い形です。 SWR 144M：バンド内1.1以下 50M：中心51MHz 50〜52Mで2.0以下 アンテナ仕様 144MHz：1/4λ 50MHz：1/4λセンターローディング 下部エレメント：48cm 上部エレメント：10cm コイル部：8mmアクリルパイプ（ボールペンの軸使用） 0.7mmEC線38回密巻（トータルで全長約70cm） |
 |

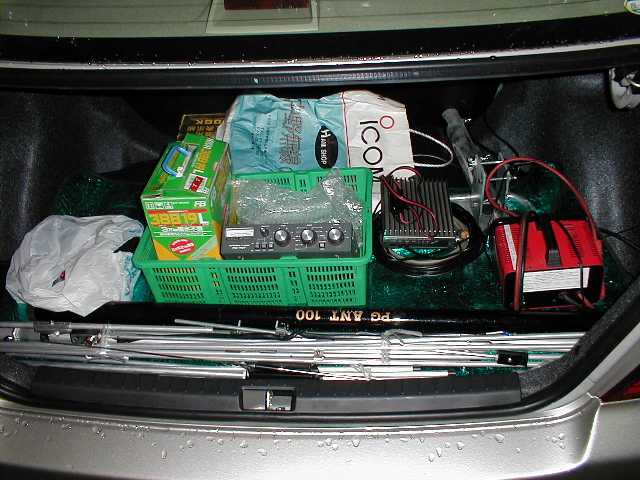

トランクの中身 36AHバッテリー/充電器 タイヤベース（コメットふみたたてくん） 4.5mＡＮＴポール 10m釣竿（PG-ANT-100） アンテナチューナ HL-750（50wリニア 7/21/50M） 144M：5ele八木 50M：2eleHB9CV 7/21ダイポール用ワイヤ 同軸ケーブル10m×2本 SD-660モービルホイップ（7〜144M) CR-627モービルホイップ（50/144/430M） DC/ACコンバータ その他：ロープ、ビニルテープ、変換中継同軸コネクタ等 |
 |

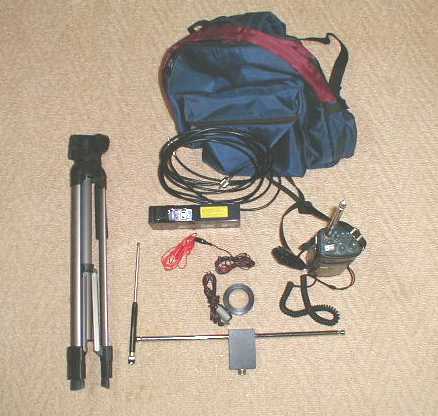

山歩き用移動装備 HT-750（7/21/50MHz SSB/CW） 21/50ホイップ、ラジアル線 50M自作ダイポール（ロッドアンテナ式分解可、バラン入り） 5m同軸ケーブル、変換コネクタ 2.7AHシールバッテリー その他：ロープ、ビニルテープ等 三脚（持って行かない時もあり） リュックサックに入れて移動しています。 トランシーバはFT-817を使用する場合も有り。 |
|
