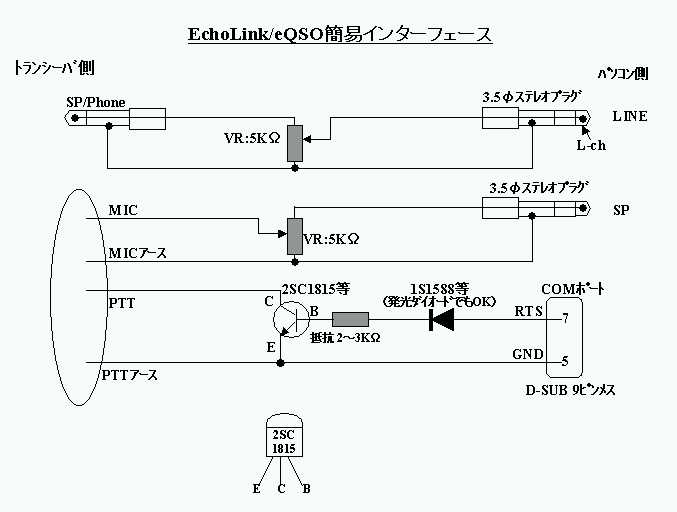

eQSO/EchoLink　IF回路

EchoLink/eQSO用簡易インターフェースです。回り込み、ノイズ防止の為トランスを入れPCとRigを分離したほうが良いと思います。１０wのＬｏｗＰｏｗｅｒ運用ではトランスを入れなくても問題は発生していません。短時間ですが50w試験運用にても問題無しでした。しかし設置環境、運用周波数（特にローバンド）等でトラブル発生の可能性があるかも知れません。　出来ればPCとRig間にST-71(600Ω：600Ω）を入れると共に、PTT駆動はフォトカプラを使用してPCとRigを分離して頂いた方が良いと思います。一番上のボリュームはリグ側で出力調整可能であれば抵抗入りケーブル利用等により省略してもかまいません。
アルインコ製無線機等リグのMIC端子に+電圧が供給されている場合、リグMIC端子とボリュームセンタ間に10μF程度のコンデンサを入れてください。（極性はリグ側が+です）　

リグにVOXが有る場合はPTT制御回路は省略できますので非常に簡単に出来ると思います。（VOXのバタつき防止の為、リグのVOX-GAINを上げ気味でDELAY時間を少し長く取るほうが良いと考えます)

ハンディ機用（ICOM/YAESU社製)の場合は下図をご参考願います。
PTTラインの抵抗R1は推奨値ですがヤエス用２～３KΩでアイコム機でも問題なく使用出来ました。
ヤエスVX-5/FT-1D等、４極タイプのハンディ機をマイク変換コネクタ（CT-44等）で使用する場合、R1の抵抗は１KΩ以下（８００Ωオーム程度）にして下さい。

注）上記回路でPC/Rig等に損傷等を与えたとしても責任は負えません。自己責任でお願い致します。

自作が面倒、苦手な方は（有）テクニカルシャックでインターフェースが販売されています。（JA3VKV局情報　TNX)
ケーブルも各機種用で用意されているようです。一度、問い合わせされてはいかがでしょうか。
